커플링&PE슬리브

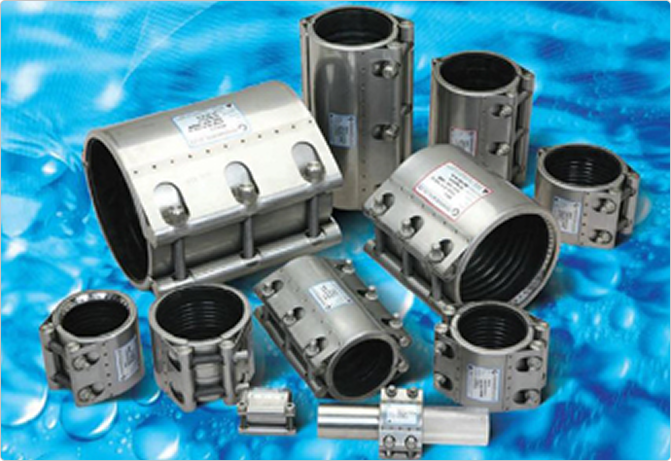

누수복구 커플링이란?
누수복구커플링은 기존 관로의 관체에서 누수 또는
파손이 발생되었을 때, 관로 교체 또는 용접 등의
현장 작업 없이 신속하고 간단하게 복구할 수 있는
복구자재입니다.
PDF 다운로드 downbtn
product_img
덕타일 주철이형관
내부 압력 기밀을 유지하기위해 특수 원리로 고안된 고무 가스켓의 돌출부는 반영구적인 수명이 보장되며, 입술 모양의 LIP은 내부에 흐르는 내용물의 기밀을 유지시키는데 아주 효과적이므로 누설될 우려가 없습니다. 누수복구 커플링은 일반 커플링의 길이보다 1.5~1.6배 정도 길게 제작되어 파손 부위를 충분히 커버 하여 수밀 가능하므로, 누수 발생시 긴급 복구가 용이합니다.
product_img
누수복구 커플링 특징

누수복구 커플링 사용시 복구시간 단축이 가능하며, 인건비/재료비 등의 원가절감 효과가 월등히 뛰어나 가장 경제적인 누수복구 방법입니다.

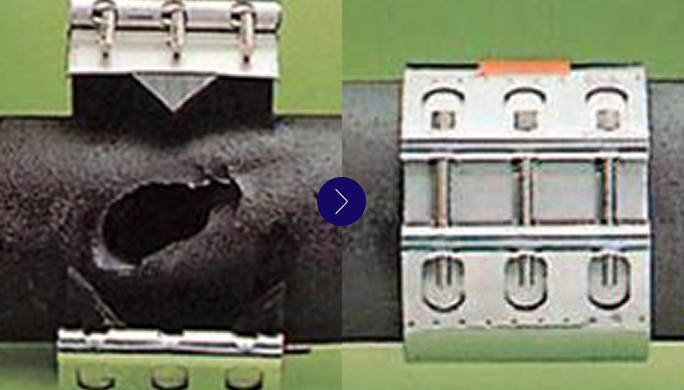

작업 환경이 협소하여 복구작업이 어려운 장소의 파이프 라인에 파공이 발생하여 작동중의 LINE을 중지 시키지 않고 보수를 해야할 경우, 양측 부위를 좌측 그림과 같이 커플링을 분리하여 누설 부분에 설치합니다.

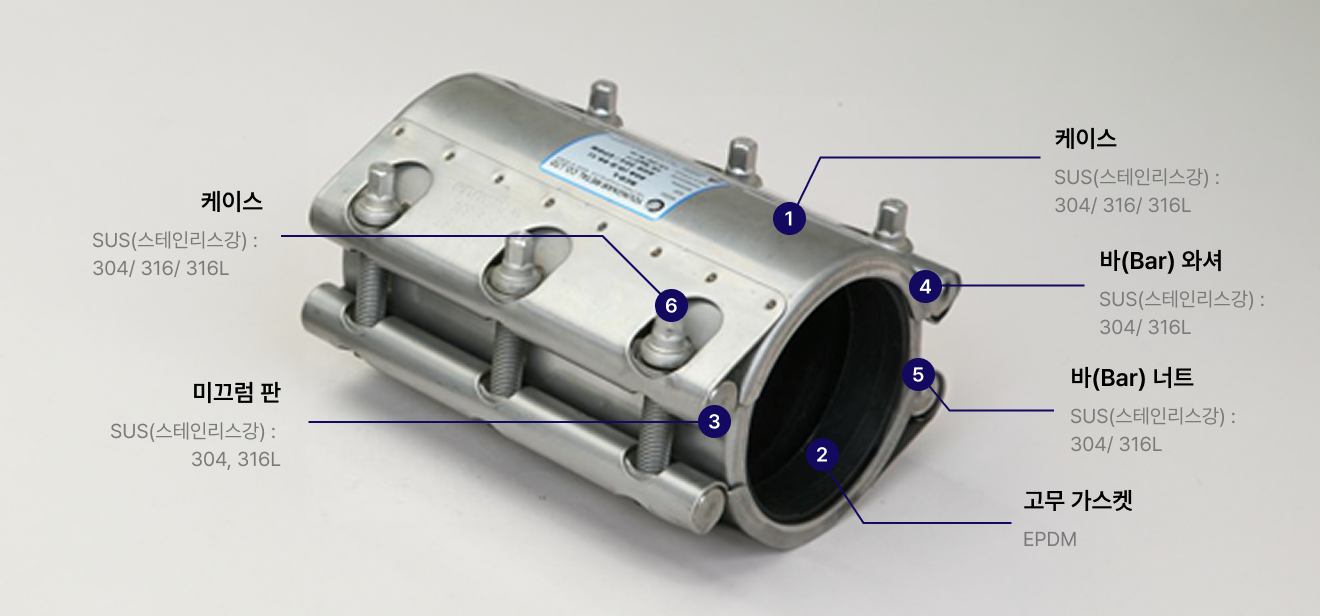

누수복구 커플링 각부 명칭
product_img

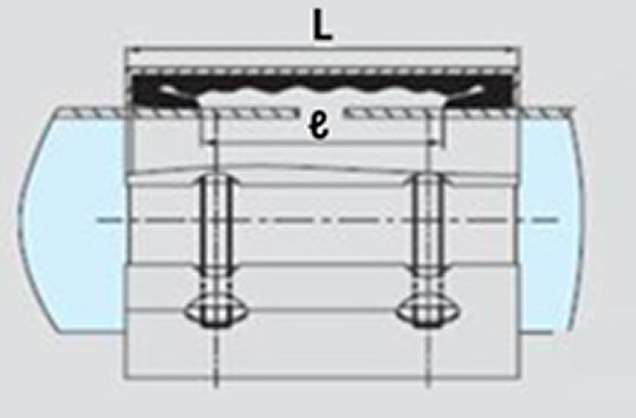

제품치수
product_img
product_img

→ 옆으로 스크롤하세요

구경
DN		 BOLT ΦA L ℓ t ΦU W.P W T
(N·m)
80 M12”60”6 18 203 152 1.5 128 16 3.9 15-20
100 M12”60”6 18 203 147 1.5 148 16 4.3 15-20
150 M14”70”6 22 204 138 2 200 14 7 25-30
200 M16”100”6 30 255 177 2.5 252 14 15 40-80
250 M16”100”6 30 255 177 2.5 304 12 16 40-80
300 M18”120”6 32 255 180 3 356 12 20 80-120
350 M18”120”6 32 255 170 3 408 10 23 80-120
400 M18”130”6 32 255 170 3 459 10 24 80-120
450 M18”130”6 32 255 170 3 510 8 25 80-120
500 M18”130”6 32 255 170 3 562 8 26 120-150
600 M18”130”6 32 255 170 3 665 8 31 120-150
700 M18”140”6 32 255 170 3 768 8 34 120-150
800 M18”140”6 32 255 170 3 872 8 38 120-150
900 M18”140”6 32 255 170 3 975 8 41 120-150
1000 M22”210”6 30 308 200 4 1088 8 79 260-280
1100 M22”210”6 30 308 200 4 1184 8 82 260-280
1200 M22”210”6 30 308 200 4 1295 8 86 260-280
