덕타일주철관

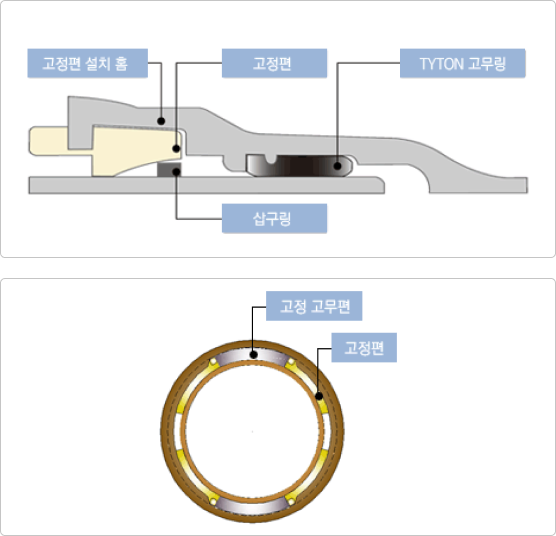

타이튼 소켓에 고정편 설치
삽구에 용접된 링과 고정편의 걸림에 의해 삽구 이탈 방지

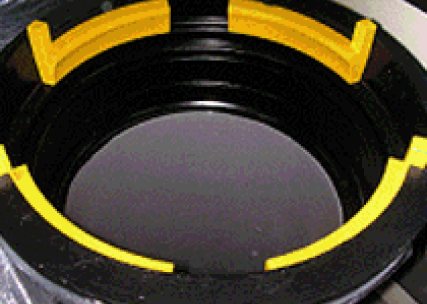

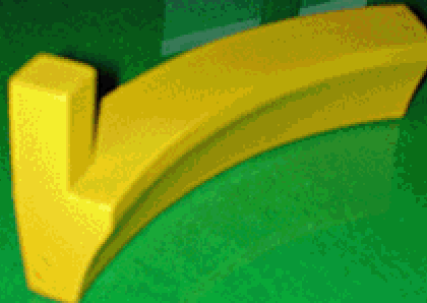

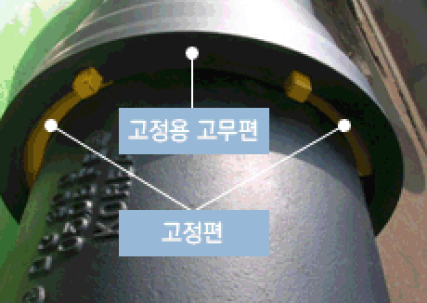

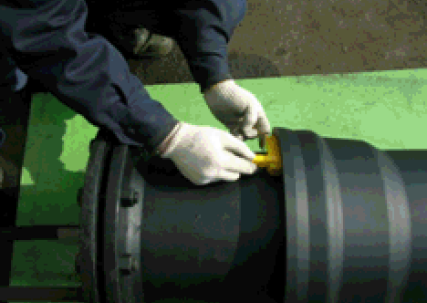

소켓의 고정편 조립 홈으로 4개의 고정편 조립 후 고정 고무편 조립

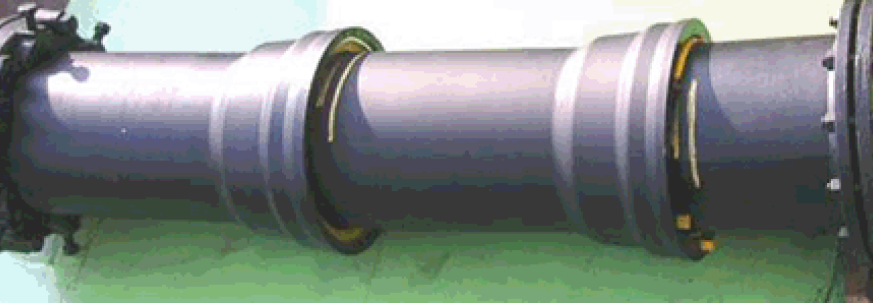

강력한 이탈방지 기능, 관 길이 방향 신축 기능 및 굴곡기능을 보유
외부의 충격이나 지진, 부등침하 등에 효율적인 대처
관 표면에 직접적인 손상을 주지 않음
→ 옆으로 스크롤하세요
| 항목 | 성능 | |||||
|---|---|---|---|---|---|---|
| 최대수압 (MPa) |
DN | 최대수압 | DN | 최대수압 | DN | 최대수압 |
| 80 | 9.8 | 350 | 9.8 | 800 | 8.4 | |
| 100 | 400 | 900 | 8.1 | |||
| 150 | 450 | 1000 | 7.8 | |||
| 200 | 500 | 1100 | 7.7 | |||
| 250 | 600 | 9.4 | 1200 | 7.5 | ||
| 200 | 700 | 8.8 | ||||
| 삽구 유동거리 (mm) |
DN | 유동거리 | DN | 유동거리 | DN | 유동거리 |
| 80 | 26 | 350 | 32 | 800 | 36 | |
| 100 | 400 | 900 | ||||
| 150 | 28 | 450 | 1000 | |||
| 200 | 500 | 1100 | 40 | |||
| 250 | 30 | 600 | 34 | 1200 | ||
| 200 | 700 | 36 |
| 허용 굴곡각 (˚) |
DN | 굴곡각 | DN | 굴곡각 | DN | 굴곡각 |
| 80 | 5 | 350 | 4 | 800 | 2.5 | |
| 100 | 400 | 900 | ||||
| 150 | 450 | 3 | 1000 | |||
| 200 | 500 | 1100 | 2 | |||
| 250 | 600 | 1200 | ||||
| 200 | 700 | 2.5 |
→ 옆으로 스크롤하세요
| EZ-LOK 접합 | KP 메커니컬 접합 | TYTON 접합 | ||
|---|---|---|---|---|
| 조인트부 굴곡허용각도 |
80-300mm: 5° 350-400mm: 4° 450-600mm: 3° 700-900mm: 2.5° 1000-1200mm: 2.0° |
80-150mm: 5° 200-300mm: 4° 350-500mm: 3° 600-700mm: 2° 800-1200mm: 1.5° |
80-300mm: 5° 350-400mm: 4° 450-600mm: 3° 700-900mm: 2.5° 1000-1200mm: 2.0° |
|
| 시공 | 부속자재 | Tyton 고무링, 고정편, 고정고무편 | KP 고무링, 압륜/볼트너트 | TYTON 고무링 |
| 특징 / 시공성 |
높은 이탈방지기능 이형관 보호공 불필요하여 시공비 절감, 공사기간 단축가능 조인트부 신축성, 굴곡성, 높은 내이탈력으로 관로 안정성 확보 간편한 조립/분해 관체의 직접적인 손상 없음 |
간편한 조립/분해 굴착폭이 넓음 (접합부 확대굴착) 소켓부 볼트구멍 불필요 압륜과 소켓부의 볼트구멍을 일치 시킬 필요 없어 암반 구간, 수중 작업시 신속한 작업 가능 관로 해체 용이, 절관 사용 용이 |
접합과정 간단, 신속한 관부설 접합부 확대 굴착 불필요 부설비 저렴 우천시에도 접합 가능 조인트부의 신축성이 크며 온도변화에 대해 안전 |
|
| 사용 | 80-1200mm | |||
