덕타일주철관

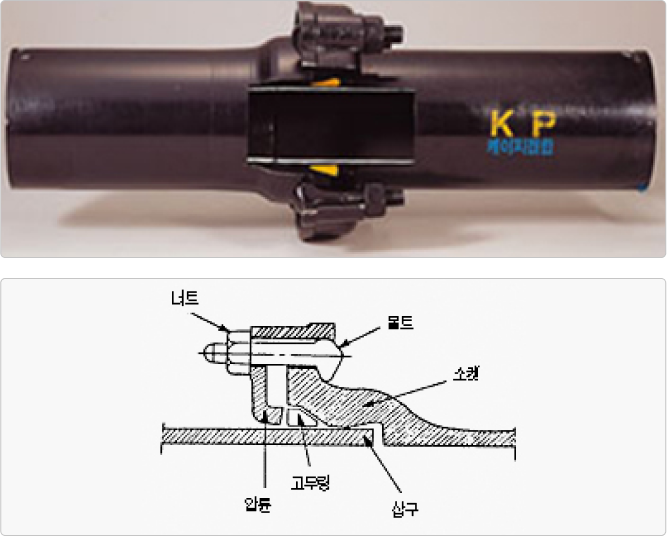

갈퀴형 볼트를 소켓 테두리에 걸고 압륜쪽에서 너트로 조이는 접합방법
압륜 조립시 소켓측 볼트 구멍 맞춤 불필요
관 연결시 힘이 관 중심부로 집중 ⇒ 더욱 안전
볼트 고정전 관의 각도 조절 용이 ⇒ 곡관 사용 절감, 도심구간 사용 편리
미국 U.S PIPE 에서 개발하여 세계 특허로 등록 된 방법

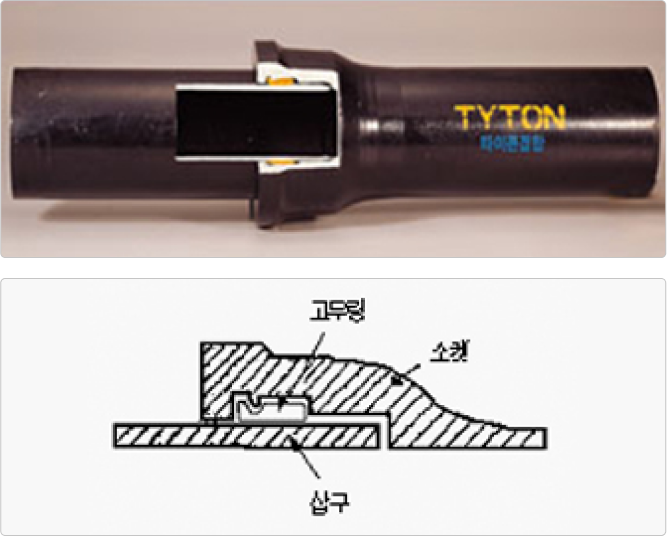

원형 고무링 하나만으로 연결
간단한 접합과정 ⇒ 신속한 관부설, 부설비 저렴
접합 완료 즉시 매토 가능 ⇒ 교통난 지역, 위험한 곳 사용 편리
→ 옆으로 스크롤하세요
| KP 메커니컬 접합 | TYTON 접합 | ||
|---|---|---|---|
| 조인트부 굴곡허용각도 |
80-150mm: 5° 200-300mm: 4° 350-500mm: 3° 600-700mm: 2° 800-1200mm: 1.5° |
80-300mm: 5° 350-400mm: 4° 450-600mm: 3° 700-900mm: 2.5° 1000-1200mm: 2.0° |
|
| 시공 | 부속자재 | KP 고무링, 고정편, 고정고무편 | Tyton 고무링, 고정편, 고정고무편 |
| 시공성 |
굴착폭이 넓음(접합부 확대굴착) 소켓부 볼트구멍 불필요 압륜과 소켓부의 볼트구멍을 일치 시킬 필요 없어 암반구간, 수중작업 시 불편없이 신속한 작업 가능 관로 해체 용이 절관 사용 용이 |
접합과정이 간단하여 신속한 관부설 가능 접합부 확대 굴착 불필요 부설비 저렴 고무링과 수구, 삽구만 깨끗하면 우천시 물기가 있는 곳에서도 접합 가능 조인트부의 신축성이 크며 온도 변화나 이탈에 대해 안전 |
|
| 사용 | 80-1200mm | ||
