덕타일주철관

덕타일주철관이란?

강 : 탄소 성분 2% 이하인 것 주철 : 탄소 성분 2% 이상

덕타일주철 : 흑연 구상화(주철 용탕+ Mg) → 높은 인장강도와 연성

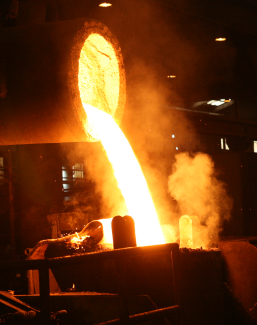

용해 선철과 고철

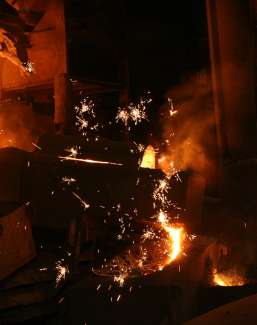

흑연 구상화 Mg 처리

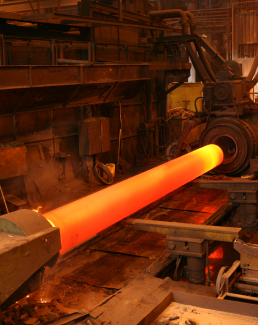

제품 성형 원심주조

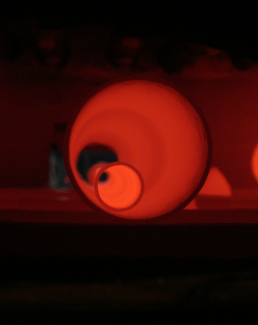

열처리 소둔

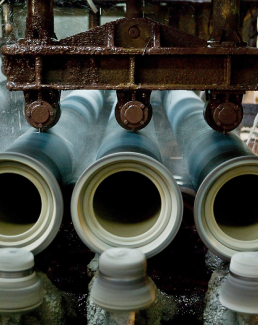

내외면 도장

용해 선철과 고철

열처리 (전) 덕타일주철관

열처리 (후) 덕타일주철관

덕타일 주철관의 기계적 성질

→ 옆으로 스크롤하세요

	덕타일주철관 (DCIP)	강관 (STEEL)	경질염화비닐관 (PVC)	폴리에틸렌관 (PE)
인장강도 (N/㎟)	420 이상	400 이상	49 이상 (15℃)	20 이상
굽힙강도 (N/㎟)	600 이상	400 이상	78- 98	60 이상
포아송비	0.28~0.29	0.3	0.37	0.47
탄성계수 (KN/㎟)	157-167	205	2.6-2.9	1.3~1.5
경도	브리넬 230 이하	브리넬 140		브리넬 70
연신율(%)	7.15	7.75	1.43	0.95 이상
선팽창계수 1/℃	200	200	200	1.3 X 10-⁴

덕타일 주철관 특징

인장강도가 높고 관두께가 두꺼워, 압력이 높은 수도용 송배수관에도 안전합니다.
전과정이 천연재료를 이용하는 환경친화적인 제품이며, 선진 각국의 제품과 비교하여 가장 뛰어난 제품으로 확인되었습니다.

덕타일 주철관은 30년이나 되는 높은 내구연수를 가지며,내구연수 경과 후에도 100% 자원을 재활용할 수 있는
친환경적이고 경제적인 관입니다.

세계적으로 100년 이상 경과한 관로가 현존할 정도로, 내식성이 강하고 장기적인 매설환경에도 물성의 변화가 거의 없으며,
관 내면에는 몰탈라이닝 에폭시 수지 분체 도장 등이 실시되어 있으므로 유량, 유속이 거의 변하지 않습니다.

높은 강도와 연성을 가져 sandbed등의 기초공이 불필요하며, 매설비 및 잔토처리비가 절감됩니다.
또한, 신축성 및 굴곡각을 제공하여 관로조정이 가능합니다.

배관조건에 부합하여, 여러 종류의 관두께를 적절하게 선택, 조합할 수있습니다.
또한, 풍부한 조인트 형식과 이형관이 갖추어져 있어, 용이한 접합이 가능하므로 관로 전체를 생각한 합리적인 설계가 가능합니다.

지금까지의 실적이 보여주듯이 덕타일 주철관은 단위매설거리당 관로 사고 비율이 가장 낮고,유지관리가 용이합니다.
또한, 만일의 사고 발생시에도 신속히 보수할 수 있는 파이프입니다.

KC(위생안전기준) 인증뿐만 아니라 세계적인 NSF61(미국국가위생국), WRAS(영국음용수협회) 인증을 받아
우수한 수질위생성을 보증합니다.

덕타일 주철관 장점

시공이 간편하고 경제적입니다.

도심혼잡구간 및 미개발지역에서도
특수한 장비나 기술이 없어도 시공이 가능합니다.

접합부에 필요한 최소굴착만으로
시공이 가능하여 토목공사비가 저렴합니다.

연결부가 고무링으로 되어 있어 지반의 이동이나 침하에
잘 적응하고, 전식에 대한 우려가 없어 별도의
전식방지설비가 필요없습니다.

부단수천공으로 분기관설치가 용이합니다.

단순한 볼트만으로 체결하므로 조립 및 분해가 간단하고,
시공시 인체에 미치는 영향이 전혀없습니다.
시공 후 용접강관과 달리 내외부에 별도의 도장이 불필요합니다.

부단수천공으로 분기관설치가 용이합니다.

시공성

→ 옆으로 스크롤하세요

굴삭	접합부 필요 최소굴착만으로 시공 가능 관의 강성 大 → 노면하중에 대해 안전성 높음 → 얕은 매설가능 → 굴삭 토공비 절감, 굴삭 시간 단축, 공사 간소화
기초공/매설	관의 강성이 커 SAND-BED등 과 같은 특별한 기초공 불필요 → 매설비 및 잔토 처리비 절감
기초공/매설	KP형 조인트 - 볼트 조립만으로 접합가능 TYTON형 조인트 - 볼트 설치 시간이 없으므로 보다 간편 다소의 강우, 용수 등이 있어도 작업가능
직업조건 / 환경	기상 조건이 나쁜 경우 에도 접합 작업이 가능하며, 작업조건 제약을 거의 받지 않음
부대시설	KP형 - 볼트 조립 시 렌치 사용 TYTON형 - 관 끌어 올리는 공구만 필요 접합 작업 시 대규모 동력이나 설비 불필요
접합부 도장	KP 및 TYTON 조인트 접합 후 별도의 내.외부 도장이 불필요
관로조정	管心의 조정(높이 및 평면의 위치) 및 관 연장의 조정 - 덕타일주철관은 다양한 표준의 이형관과 접합부 가요성(허용굴곡각) 이용하여 管心을 용이하게 조정

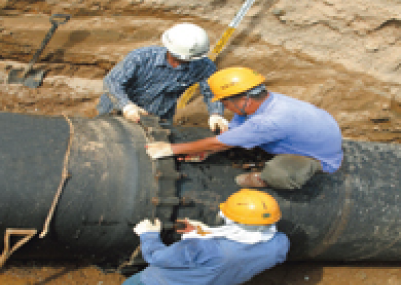

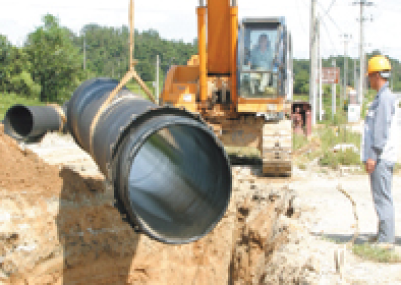

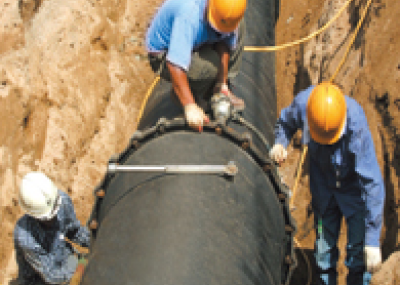

상수도 덕타일 주철관 시공 과정
